Магнитно-резонансный томограф открытого типа MPF 4500

Магнитно-резонансный томограф (МРТ) открытого типа MPF 4500 — новейшая разработка в области томографии на основе постоянного магнита. Преимуществом данного открытого томографа является: экономичность, компактность, малая цена затрат с технической и эксплуатационной точек зрения. Опыт использования в России показал возможность быстрой окупаемости аппарата, что может быть существенным фактором для частных учреждений. Магнитно-резонансный томограф MPF 4500 обладает следующими характеристиками: высокое отношение сигнал/шум, большая производительность — получение готовых изображений одновременно с проведением магнитно-резонансной томографии, получение изображений в реальном времени при проведении терапии под контролем МРТ, расширенное клиническое применение: эхо-планарная томография и получение кардиоизображений.

Спецификация поставки

1. Магнит

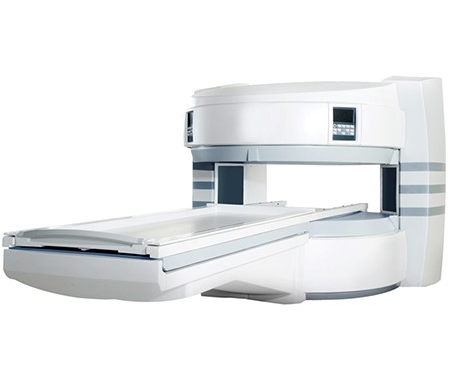

Магнитно-резонансный томограф открытого типа MPF 4500 имеет открытую двустоечную конструкцию магнита при продольном расположении стола. Такая конструкция позволяет медперсоналу без помех осуществлять доступ к пациенту со всех сторон, а пациенту избежать клаустрофобии.

В кожух магнита встроены два дисплея показывающие дислокацию стола пациента, статус конфигурации сканера и отсканированных изображений. Рядом с дисплеями расположены пульты, с которых можно управлять настройкой параметров внешней среды экранированной комнаты, контролировать движение стола и управлять процессом интервенционной магнитно-резонансной томографии.

Вертикально направленное магнитное поле имеет напряженность 0,45 Тл. Томограф оснащен системой активного и пассивного шиммирования.

Вес магнита 20 тонн.

2. Стол для обследования пациента

Движение деки стола осуществляется в продольном и поперечном направлении, как при помощи электропривода, так и вручную. Стол оснащен лифтом. Контроль движения стола осуществляется электронно-оптическим датчиком. Координаты сканирования настраиваются с помощью луча лазерной локации. По желанию потребителя стол может поставляться без электропривода и лифта.

Для комфорта пациента стол оборудован встроенным музыкальным центром и переговорным устройством. Воздушный зазор составляет 40 см. Максимальный вес пациента – 160 кг.

3. Градиентная система

Мощность градиентной системы магнитно-резонансного томографа составляет 25 мТл/м, скорость нарастания градиентов - 60 мТл/м/мс.

В комплект входит водная система охлаждения градиентных катушек.

4. Радиочастотная система и катушки

Магнитно-резонансный томограф открытого типа MPF 4500 оснащен радиочастотной системой с мощностью усилителя 6 кВт и четырьмя каналами приемника.

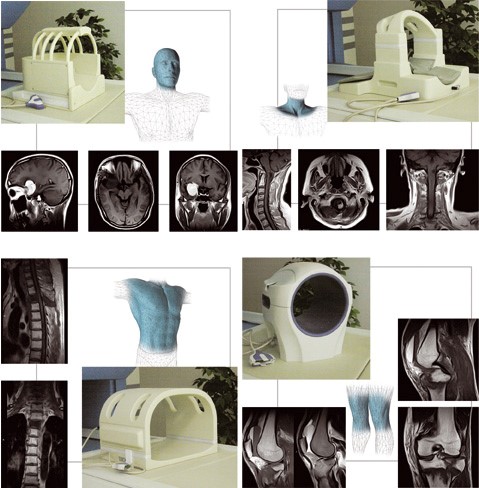

Выбор видов поставляемых РЧ катушек зависит от диагностических целей конкретного ЛПУ. В комплект могут входить катушки для головы, шеи, тела (трех размеров), для крупных суставов, для маммографии и другие.

Вместе с катушками есть возможность купить фиксаторы различных форм и размеров для оптимальной укладки пациента.

5. Визуализация

Проекции получаемого изображения могут быть 2D и 3D многосрезовыми с возможностью выбора различных углов наклона срезов.

Томограф позволяет получать срезы толщиной от 0.8 мм (2D) и 0.1 мм (3D) при поле обзора от 4 до 40 см с пространственным разрешением до 0,156 мм.

Ниже перечисленные импульсные последовательности позволяют проводить рутинные обследования головы и отделов позвоночника, суставов, мягких тканей и ангиографию крупных сосудов:

• Спин-эхо (SE),
• Быстрое спин-эхо (FSE),
• Градиентное эхо (GRE),
• Инверсия-восстановление спин-эхо (IRSE),
• РЧ очищенное градиентное эхо (RF spoiled GE, SPGR 2D, 3D),
• Времяпролетная ангиография (TOF2D, 3D),
• Подавление сигнала жира и воды (Fat-Water SP, STIR2D),
• Подавление сигнала свободной воды (FLAIR2D).

6. Рабочая станция

В состав комплектации магнитно-резонансного томографа (МРТ) входит одна рабочая станция. Рабочая станция оснащена компьютером с LCD монитором 19 дюймов. Системный блок имеет ОЗУ 512 Мб, с возможностью расширения до 2 ГБ, жесткий диск 50 Гб.

Программное обеспечение томографа работает в международном медицинском стандарте DICOM 3.0.  ( Форматы экспорта данных DICOM 3.1) , поддерживает:

• Функции обработки изображений: MIP, улучшение качества изображения, удаление изображения; в ращение, переворот, масштабирование, панорамирование, анализ области интереса; измерение: расстояние, интенсивность, угол, отношение сигнал-шум, среднее значение, максимальное и минимальное значение, площадь, количество пикселей и т.д.;
• Функции поддержки базы данных пациентов (объем памяти архива не ограничен);
• Возможность выведения на монитор одновременно нескольких кадров;
• Обеспечивает параллельный сбор данных с матрицей 1024х1024;
• Архивирование изображений в формате DICOM 3.0. на CD диск.

Рабочая станция оснащена широкоформатным производительным медицинским DICOM-принтером Sony UP-DF 500.

Основные характеристики:

• Используемый метод формирования изображения - термальная печать
• Разрешение печати - 320 dpi (5060 x 4224 точки)
• Передача полутонов - 4096 градаций серого  (12 бит представление)
• Формат отпечатков - 354 x 430 мм (14 x 17")

(с возможностью автоматического размещения  нескольких кадров на отпечатке)

• Скорость вывода - 70 отпечатков/час
• Вывод на прозрачной голубой пленке UPT-517BL без запаха
• Поддержка стандарта DICOM -3.0, встроенный интерфейс DICOM
• Работа в горизонтальном или в вертикальном положении
• 0,17 кв.м занимаемой площади
• Вес - 55 кг

Комплект прозрачной голубой пленки 35х43 см – 500 листов.

7. Клетка Фарадея

Поставляемая в комплекте клетка Фарадея имеет минимальные размеры 7.4 х 5.4 х 2.8 м3 Защита рассчитывается индивидуально в зависимости от характеристик конкретного помещения.

8. Кондиционер

Два кондиционера предназначены для поддержания оптимальной для постоянного магнита температуры окружающей среды.

Параметры кондиционера:

• Мощность охлаждающего устройства 4650 Вт
• Мощность нагревающего устройства 4300/7800 Вт
• Охлаждающий эффект 13300/16800 Вт
• Эффект нагрева 12000 Вт
• Энергетический выход 2,58 Вт
• Объем воздухообмена 1800 м 3 / в час
• Область действия 55м 2 – 85 м 2

Вес 58/112 кг

Требования к окружающей среде

• Температура: 22 + 4°С;
• Влажность: 60% + 15%;
• Давление воздуха: 860 гПа – 1060 гПа.

Электротехнические требования системы

• Потребляемая мощность 20 кВт;
• Сеть трехфазная, четырехлинейная, 380В + 10%, 50Гц;
• Магнитно-резонансный томограф открытого типа MPF 4500 зарегистрирован и разрешен к применению на территории Российской Федерации.
